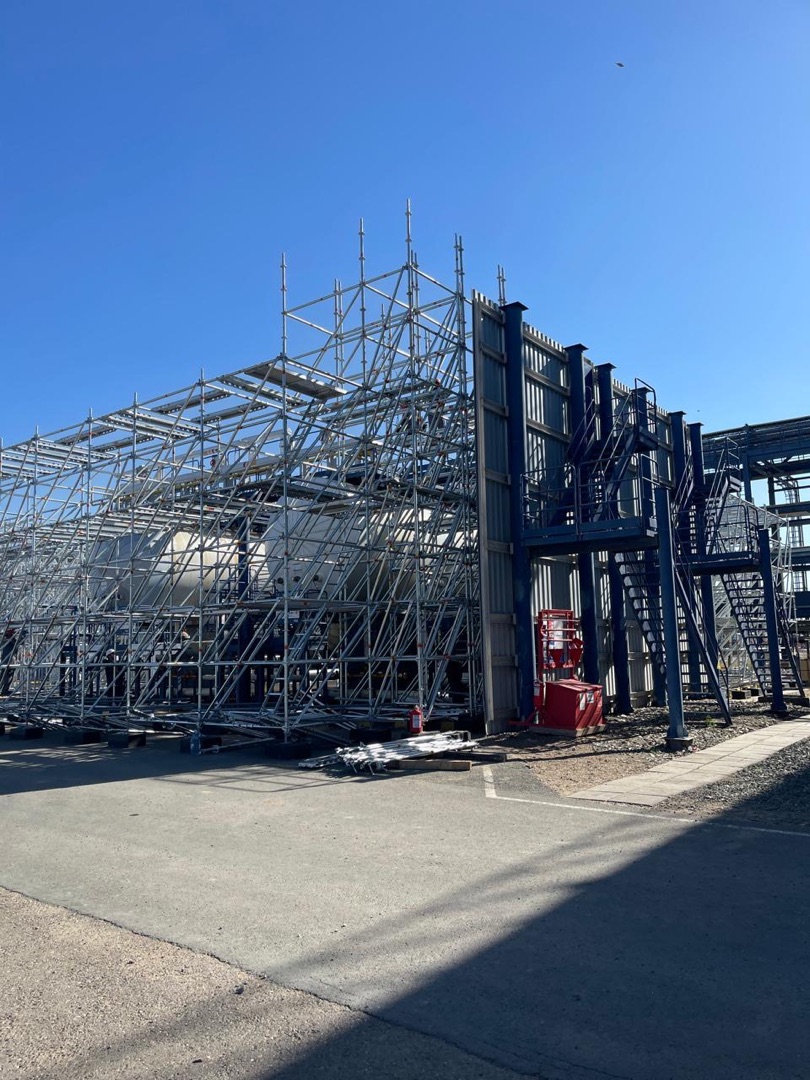

Независимые укрытия «АнтиДрон»: опорный каркас, тросовая сеть с расчётным провисом и улавливающее полотно над резервуарами, насосными и блоками ёмкостей.

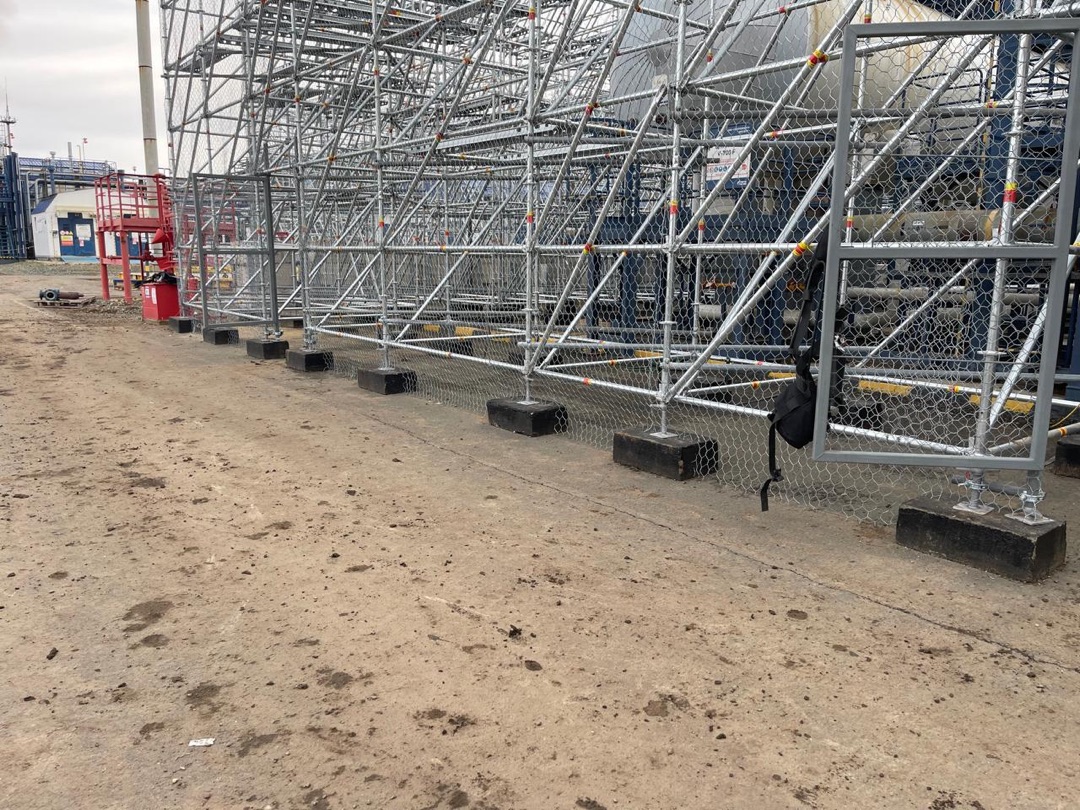

Ни одного анкера в защищаемое сооружение: удар, взрыв в зоне контакта и ветровую нагрузку принимает наш каркас на балласте.
Осмотр защищаемых конструкций, сбор исходных данных, расчёт нагрузок: удар БПЛА, взрыв в зоне контакта, ветер, снег, гололёд. Определяем требуемый вынос контура защиты.
Марка АС на каждое сооружение: план раскладки, разрезы, узлы, ведомость элементов, ПСО и ППР. Выпуск со штампом, согласование со службами заказчика.
Аттестованные монтажники, работы на высоте по наряду-допуску, огневые и газоопасные ограничения. Без остановки технологического процесса.
Укрытие ставится на самостоятельные строительные конструкции и не затрагивает защищаемое сооружение. Контур выносится на расстояние, достаточное для гашения взрывного воздействия в зоне контакта, и накрывает группу объектов сложной геометрии одним полотном.
Рабочая модель укрытия над резервуаром: каркас, тросовая сеть с провисом, полотно, балласт. Вращайте мышью, колесо — зум; модель выгружается в OBJ или GLB для передачи проектировщикам.
Выдержка из нашей записки по сравнению технических решений. Ключевой вопрос — кто воспринимает нагрузку от удара и взрыва: защищаемое сооружение или отдельный каркас.
| Схема | Нагрузка на сооружение | Защита от взрыва | Группа объектов | Вывод |
|---|---|---|---|---|
| Опирание на конструкции РВС | Полностью на резервуар. Верхняя зона — как правило 09Г2С 5 мм, дополнительных нагрузок не воспринимает без усиления | Малый зазор до защищаемой конструкции | Нет | Требует усиления |
| С опорой на центральную стойку | На стойку и покрытие резервуара | Ограничена: контур близко к сооружению | Нет | Только большие РВС |
| Тросовая система с оттяжками | Частично; при плотной застройке оттяжки приближаются к контуру | Снижается при уменьшении расстояний | Ограниченно | Зависит от площадки |
| Независимое укрытие на своих конструкциях | Нулевая — сооружение не затрагивается | Контур выносится на расчётное расстояние | Да, включая сложную геометрию | Наше решение |
Каждое укрытие считается под конкретную площадку: без расчёта нельзя ни назначить вынос контура, ни подтвердить устойчивость на балласте.
Импульс от аппарата заданной массы и скорости, работа тросовой сети на провисе, избыточное давление в зоне контакта и требуемый зазор до сооружения.
Ветровой район площадки, парусность полотна и решётчатого каркаса, снеговая и гололёдная нагрузка на сеть, устойчивость на опрокидывание и сдвиг.
Расход элементов и вес конструкции на м² покрытия, количество блоков балласта, трудозатраты и срок монтажа, стоимость м² защиты для ТКП.
Действующие производственные объекты: монтаж вёлся без остановки технологического процесса.

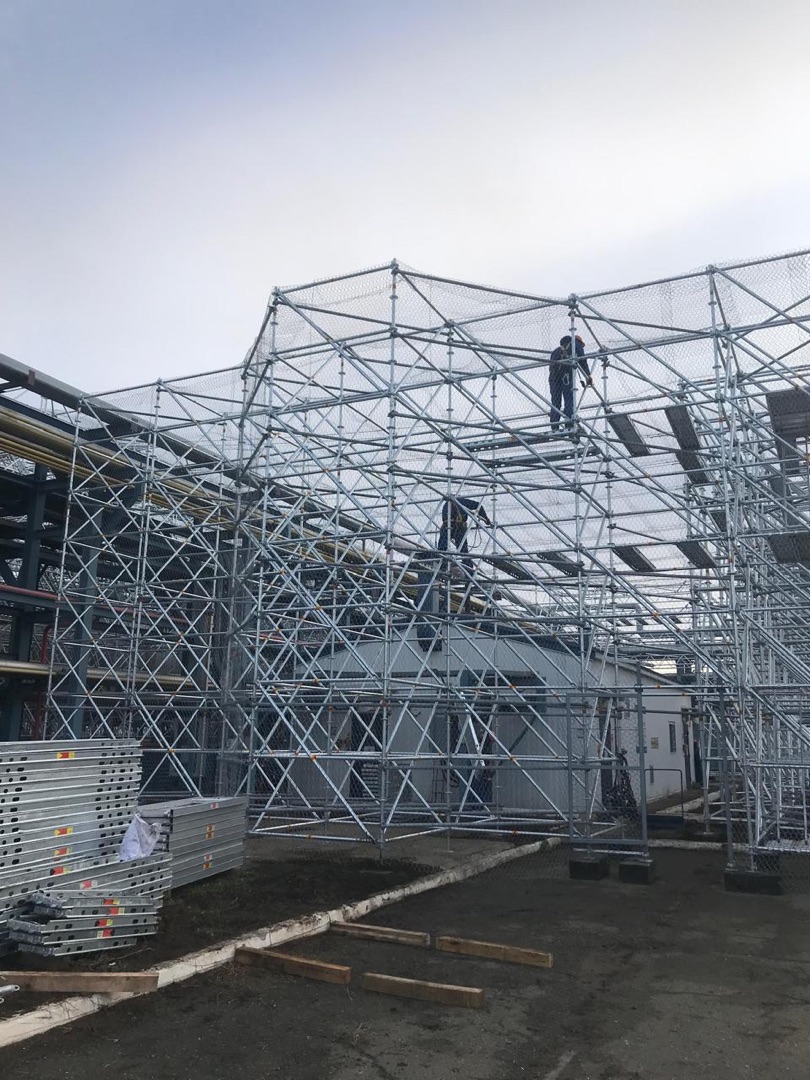

Каркас на балласте вокруг насосной, тросовая сеть и полотно над всем блоком; монтаж без остановки перекачки.

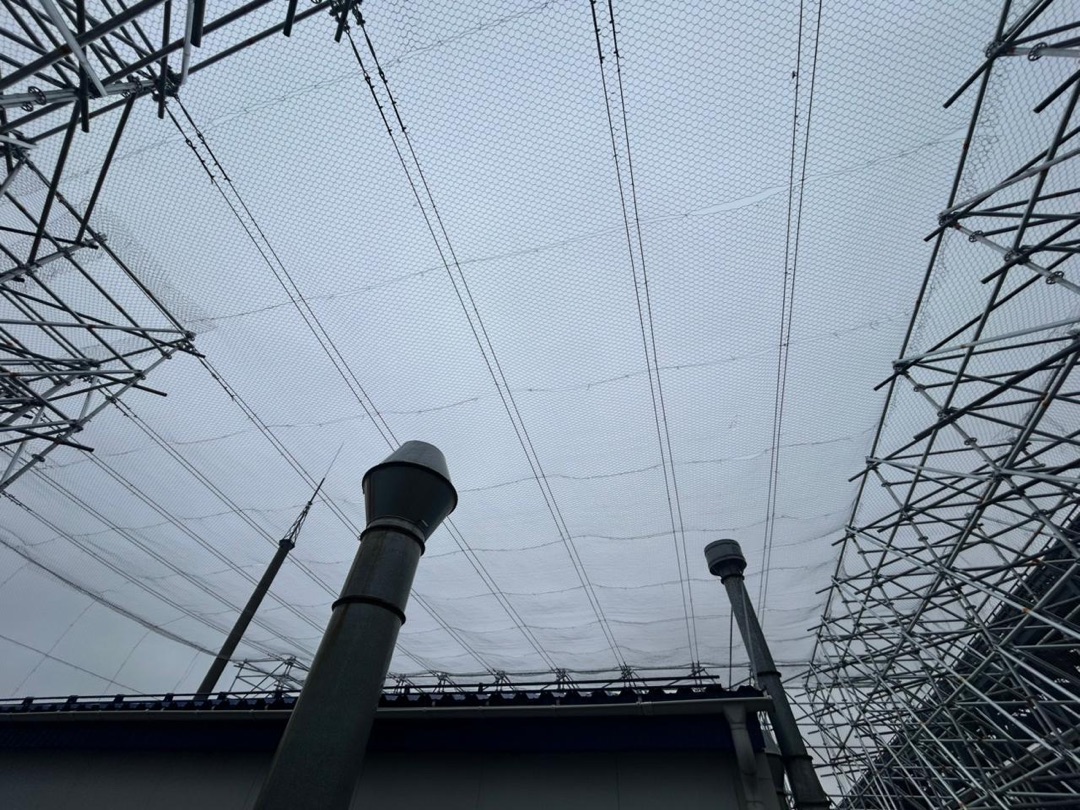

Отдельно стоящий контур вокруг резервуара, полотно на тросовой сети с расчётным провисом, без анкеровки в корпус.
Самый крупный из накрытых резервуаров: вынос контура за зону возможного взрывного воздействия.
Работаем на территории действующего опасного производственного объекта: режим доступа, наряд-допуск, ограничения по искре и газу.
Комплект проходит внутреннюю экспертизу заказчика и остаётся в архиве объекта.
Собственный проектный отдел (расчётчик, конструктор, ГИП) и монтажные бригады в штате — без передачи работ на субподряд.
Членство в СРО по проектированию и строительству, аттестация ИТР по промышленной безопасности, аттестация персонала на работы на высоте.
Вахтовый метод, мобилизация бригады и элементов на площадку в срок от 10 дней, работа в условиях зимнего периода.
Что обычно спрашивают главный инженер, служба ПБ и тендерный отдел.
Пришлите перечень сооружений и генплан — вернёмся со схемой защиты, ТЭП и ценой для тендерной процедуры.
